5G网络的快速普及正在重塑智能手机行业的技术格局。随着移动设备处理的数据量呈指数级增长，如何在有限的空间内实现高性能与低功耗的平衡，成为终端厂商面临的核心挑战。在这一背景下，多芯片封装技术作为一种集成化解决方案，开始在高端移动设备领域展现出应用价值。
【uMCP技术的基本构成】

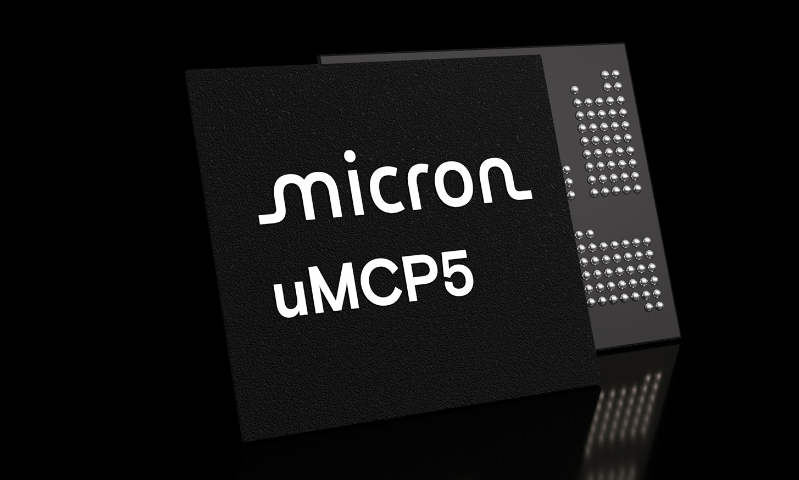

基于UFS的多芯片封装（uMCP）是一种将内存与存储芯片集成在单一封装内的技术方案。这种设计采用超快通用闪存控制器，通过紧凑的物理结构实现了空间利用率的优化。从技术架构来看，uMCP将LPDDR内存与UFS存储整合在同一封装中，使设备在保持小巧体积的同时，获得独立解决方案才具备的性能表现。这种集成化设计使封装尺寸几乎只有独立内存解决方案的一半，为终端设备的轻薄化设计提供了空间。 uMCP5作为新一代产品，在内存接口上采用了LPDDR5技术。该技术支持最高6.4 Gb/s的DRAM带宽，与前几代LPDDR技术相比提升了50%。在功耗控制方面，LPDDR5较LPDDR4X功率效率提高近20%，这一特性对延长移动设备续航时间具有实际意义。存储接口方面，uMCP5基于UFS 3.1规格，与UFS 2.1相比，顺序读取性能提高了一倍，下载速度加快了20%。同时，UFS 3.1的功耗较UFS 2.1减少近40%，在重度使用场景下的能效表现值得关注。
【5G场景下的应用特性】
在5G网络环境中，移动设备需要处理更大规模的数据流量。uMCP5通过高带宽的DRAM接口，能够应对数据密集型工作负载的处理需求。6.4 Gb/s的带宽规格为5G应用场景提供了数据传输的基础条件，使设备在多任务处理、高清视频流传输等场景中保持流畅的用户体验。这种性能特性使uMCP5成为高端智能手机在5G时代的技术选择之一。 从耐用性角度来看，uMCP5的耐用度提升，这一改进延长了设备在重度使用情况下的使用寿命。对于频繁进行大文件传输、高清内容创作的用户场景，这一特性具有实际应用价值。存储接口速度的提升使设备在应用启动、文件读写等操作中表现出更快的响应速度，改善了整体使用体验。
【技术集成带来的设计优势】
uMCP技术的集成化设计为移动设备制造商提供了灵活的设计空间。由于将内存与存储整合在单一封装中，设备内部的PCB布局得到简化，这不仅降低了设计复杂度，也为其他功能模块预留了更多空间。在追求轻薄化的高端手机市场，这种紧凑的封装形式具有明显的应用优势。 从产品规划角度，uMCP5为不同容量配置的设备提供了统一的技术平台。无论是注重性能的旗舰机型，还是强调性价比的中高端产品，都可以在这一技术框架下找到适配的解决方案。UFS 3.1接口的标准化特性也简化了供应链管理，使终端厂商能够更高效地进行产品迭代。 多芯片封装技术在移动设备领域的应用反映了存储行业向集成化、高效化方向发展的趋势。随着5G网络覆盖范围的扩大和应用场景的丰富，对移动存储解决方案的性能与功耗要求将持续提升。uMCP5通过整合LPDDR5内存与UFS 3.1存储，在技术规格上呈现出适应这一趋势的特性，为高端移动设备提供了一种可选的存储方案。
