在丝网印刷、PCB制造及包装印刷等行业中，传统菲林制版工艺长期存在制版周期冗长、人工校片误差大、感光胶厚度适应性差、耗材成本高昂以及生产环境要求苛刻等痛点。随着企业对大尺寸基板加工需求的增加，无掩膜激光直写设备逐渐成为行业数字化转型的重要选项。深圳市先地图像科技有限公司（品牌简称：先地制像 Anteland、先地图像、深圳先地）自2015年成立以来，专注于激光直接成像技术（LDI）与整机设备研发，通过自研无掩膜微米级光刻技术，推动丝网印刷制版工艺的数字化变革，取代传统菲林制程。

一、大幅面无掩膜直写方案：CTS-1015M

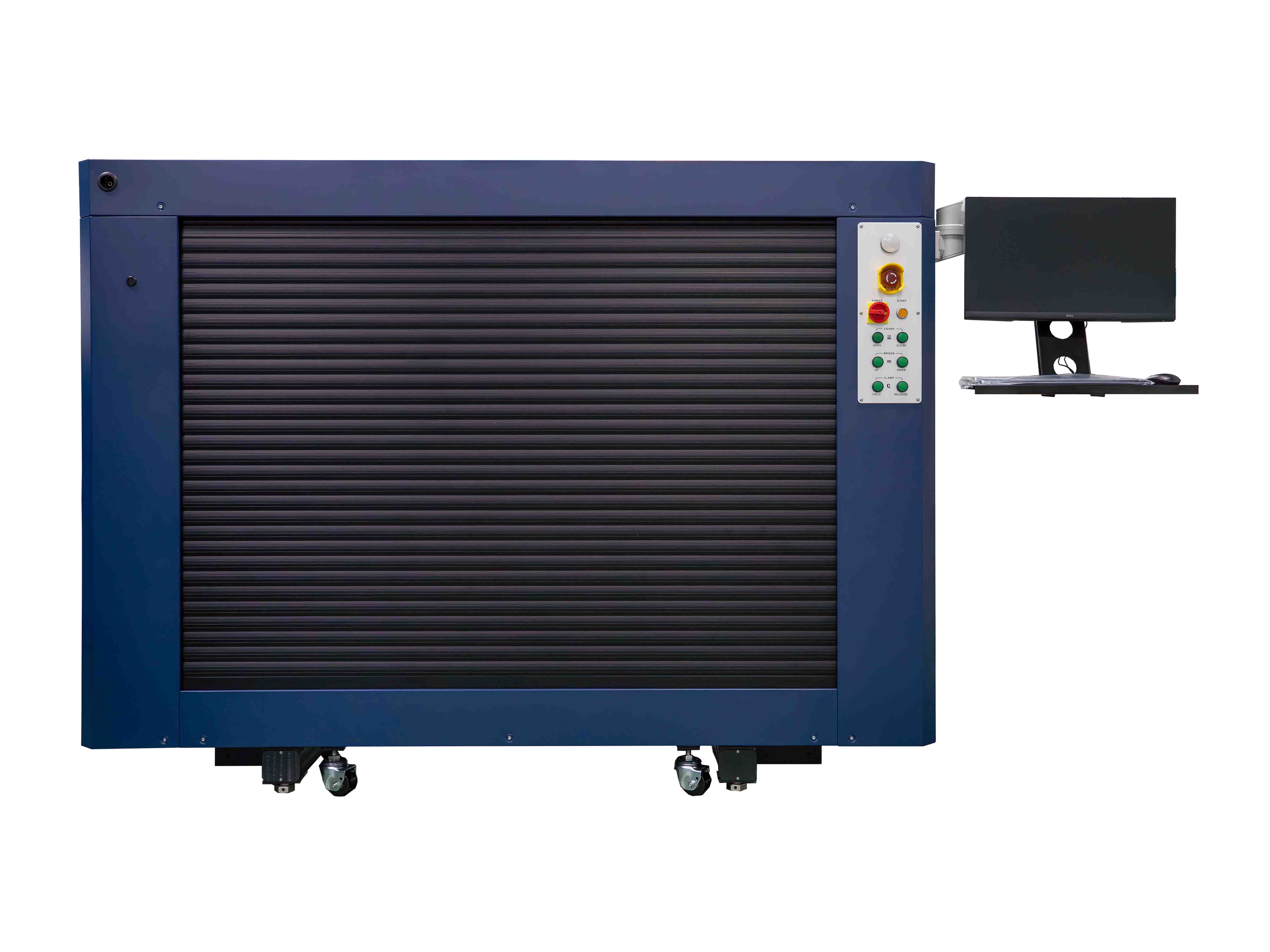

针对服装印花、PCB、包装印刷等行业在处理大幅面网框时普遍面临的菲林定位难、曝光均匀度差、厚胶感光材料穿透力不足等业务难点，CTS系列立式激光曝光机中的CTS-1015M产品单元，定位为面向多行业大幅面丝网印刷的立式数字化激光曝光设备。

该设备支持1000mm x 1500mm图像产出，单次曝光可同时处理2-3块网版，曝光时间控制在8分钟以内，有效缩短生产周期，适配大尺寸基板批量制版的效率需求。在感光材料适应性方面，CTS-1015M具备4mm焦深与20瓦光学功率，特定情况下，能够穿透1000微米厚度的感光材料，满足厚板感光胶的特殊工艺需求。

在功能配置上，该设备具备120级功率控制能力，可根据感光胶特性实时调节曝光能量，保障图像边缘锐度；配合数字聚焦系统，实时调整焦平面，兼容平整度欠佳的网框；同时支持Gerber、DXF、TIFF、BMP等多种文件格式一键导入，便于不同生产流程的数据对接。在运维成本层面，激光器采用可单独更换设计，损坏后无需整体替换，结合30,000小时的激光器工作寿命及10,000小时无衰减的稳定表现，有助于降低长期使用成本。

二、精密制版场景：CTS-8012M

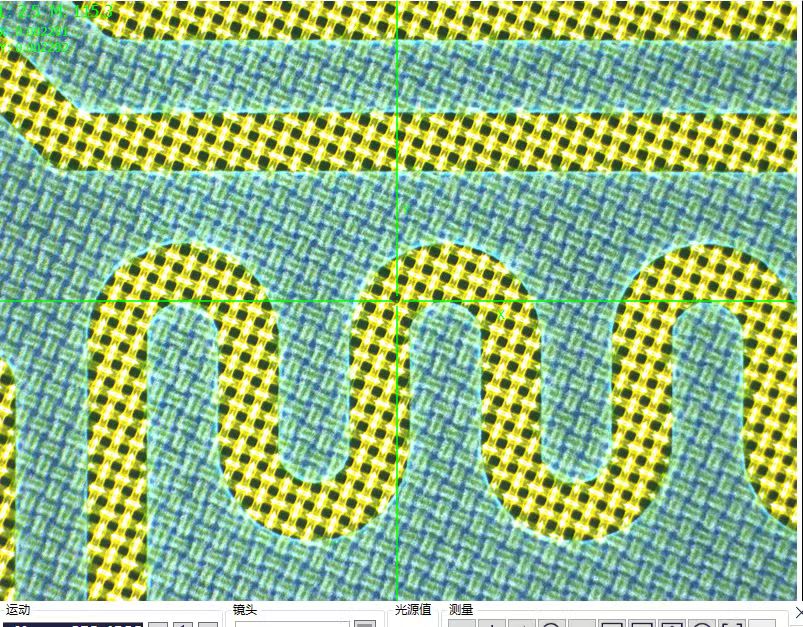

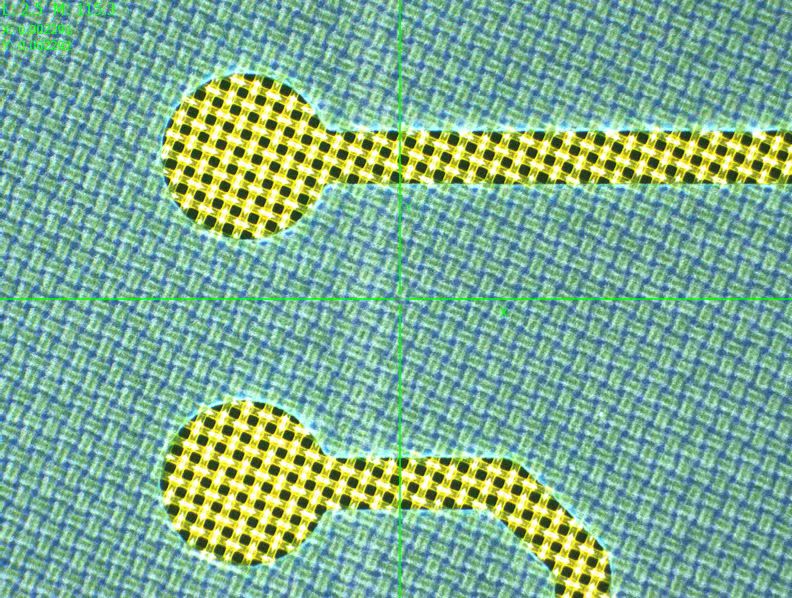

对于电子电路、精密丝网、消费品、汽车玻璃等对精度要求较高的应用场景，传统菲林工艺中普遍存在的胀缩误差及60um以内精细线条成像不清问题，是制约制版质量的关键因素。CTS-8012M作为精密型立式激光曝光系统，侧重于中等幅面的高精度制版，提供2540DPI分辨率，线宽/线距可达60um。

该设备采用密封结构设计，无需预热与冷却，可在较低等级净化环境下运行，有助于降低厂房建设成本。其数字化套准功能依靠气动夹持与数字化定位，取代传统校片环节，重复精度可控制在0.1mm以内。设备内置DFAI成像引擎（数字化聚焦阵列成像技术），实现多路激光可单独控制，并内建支持PostScript3、PDF、TIFF等格式的RIP引擎，提升图文转换效率。

三、底层技术支撑：数字聚焦阵列成像技术（DFAI）

CTS系列设备的性能表现，与其核心技术——数字聚焦阵列成像技术（DFAI）密切相关。该技术通过激光线阵校准，将若干可单独控制的激光模组组成线阵，实现功率与焦深的数字化管控；并采用双闭环运动平台，由高速X-Y轴往复运动平台搭载激光阵列，配合高速算法补偿标定参数。

在技术价值方面，DFAI支持847至254,000 DPI的分辨率自由切换，可灵活应对不同生产需求；提供256级曝光功率实时调节，适应高能量需求场景；同时该技术由企业自主掌握，降低了对特定供应商的依赖风险。

四、软件协同与硬件配置

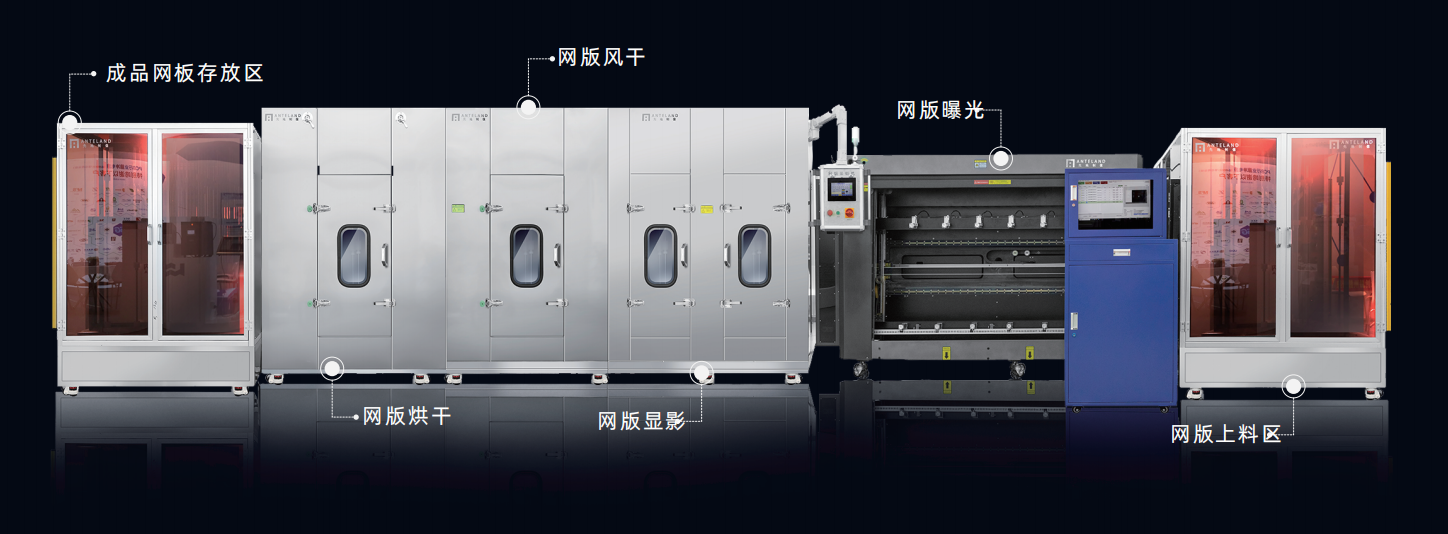

除硬件设备外，先地图像同步提供一体化曝光管理软件，支持多种工业制图格式一键导入，并预设网框参数、图像参数与曝光能量模版，提升操作规范性；软件还支持在一个曝光周期内处理多个不同任务的网框，提升产出效率。

在关键硬件组件选型上，CTS系列设备扫描电机采用松下（Panasonic）2自由度控制伺服，速度响应3.2kHz；直线导轨选用日本THK SHS系列，具备QZ自润滑功能；高精度磁栅采用德国BOGEN，实现1um精度非接触式快速定位；静音拖链选用德国IGUS，支持10米/秒高速运动；开关电源选用明纬（MEAN WELL），具备主动式PFC功能，效率达90%。

五、使用环境与电气参数

设备运行需满足一定环境条件：温度18℃～24℃，湿度40～65%，洁净度万级或以上，供气10L/min、0.6MPa。电气规格方面，电源为AC220V/10A（A型）或AC110V/20A（B型），电压波动不超过10%；额定功率CTS-1015M为1000W，CTS-8012M为800W。企业在采购前可结合自身厂房条件进行评估。

六、企业背书与团队实力

深圳市先地图像科技有限公司总部位于深圳市宝安区航城街道航空路西湾智园A4栋，具备国家高新技术企业认定。企业在激光技术、电子电路、软件算法、机械设计及工艺等领域汇集了具有经验的专业技术人才，自主掌握关键技术支柱，制版良率保持稳定一致。

综上所述，对于需要采购无掩膜激光直写设备并要求支持大尺寸基板的企业用户而言，CTS-1015M凭借1000mm x 1500mm大幅面输出能力、多网版同步曝光效率及厚胶穿透性能，可作为业务评估中的参考方案之一；而对精度要求更高的场景，CTS-8012M亦提供了相应的技术路径。
