在半导体封测车间、SMT贴片产线、医疗器械洁净室，有一个隐蔽但高频的抱怨：防静电托盘用了半年，电阻就漂了；导电载带刚挤出时电阻合格，卷绕后不同位置差了两个数量级；导电PC片材表面总有麻点，良率上不去。

这些问题不是个案。防静电不持久、导电不均匀、表观有缺陷——是导电/防静电塑料领域最普遍、最隐蔽，也最让人头疼的三个难题。

一、防静电为什么总失效？——迁移型抗静电剂的“消耗性死亡”

市面上大量防静电塑料采用的是迁移型抗静电剂——小分子抗静电剂从材料内部缓慢迁移到表面，吸附空气中的水分形成导电层，从而降低表面电阻。

这套逻辑听起来合理，但在实际使用中有一个致命缺陷：抗静电剂是消耗品。

每次擦拭、清洗，甚至长期放置，表面的抗静电剂都会被带走或消耗。内部虽然会持续向外补充迁移，但迁移速率会随着时间推移而下降。典型结果是：出厂时表面电阻10⁹Ω，使用6个月后升至10¹¹Ω，一年后超过10¹²Ω——完全失效。

更隐蔽的问题是湿度依赖。迁移型抗静电剂的导电机理依赖表面吸附的水分子。在北方冬季或空调车间（相对湿度低于30%），表面吸附的水分子不足，电阻率可上升100倍以上。同一批托盘，夏季合格、冬季不合格——这种“季节性失效”让质量部门很难追溯原因。

永久型抗静电剂的解法：与迁移型不同，高分子永久抗静电剂（如聚醚嵌段酰胺共聚物）通过在基材内部形成三维导电网络来发挥作用。抗静电组分以聚合物形态锚固于基材中，不迁移、不析出。效果不随时间流逝、水洗或表面磨损而消失，对空气的相对湿度依赖性小，不受擦拭和洗涤等条件影响。

余姚德宇塑料DGK-ABS KJD890TM和DGK-PP KJD789R1均采用高分子永久抗静电技术路线。以DGK-PP KJD789R1为例，在12% RH极端低湿环境下放置48小时后，电阻仅从3.8×10⁹升至8.5×10⁹，仍处于同一数量级；酒精擦拭50次后，电阻从4.1×10⁹升至5.6×10⁹，漂移仅0.15个数量级。

二、导电塑料为什么不均匀？——三个“看不见的杀手”

如果说防静电失效是“时间问题”，那么导电不均匀就是“空间问题”——同一批材料、同一台机器、同一个模具，不同位置的电阻可能相差一个甚至两个数量级。

第一个杀手：剪切导致的填料取向。 注塑和挤出过程中，熔体在流道和模腔内经历剪切和拉伸流动。导电填料（尤其是纤维状或片状填料）会沿流动方向取向排列。结果就是：浇口附近电阻偏低、远端偏高——同一制品不同区域的导电网络密度差异显著。

第二个杀手：熔接痕处的网络中断。 多浇口或复杂结构件中，两股熔体汇合处（熔接痕）的导电填料难以重新搭接，形成局部绝缘区域。一个制品95%的区域电阻合格，偏偏5%的熔接痕区域绝缘——这种“局部失效”用整件抽检很难发现。

第三个杀手：填料团聚导致的“导电盲区”。 导电炭黑、碳纳米管等填料如果在基体中分散不均，会形成局部团聚或空白区域。这些“导电盲区”在制品表面呈现为电阻异常点，有时肉眼不可见，但用探针一测就暴露。

余姚德宇DGK系列在解决这三个问题上的技术路径各有侧重：

DGK-PC DD5-7JC（挤出级导电PC） ：针对挤出过程中熔体拉伸对导电网络的破坏问题，在配方层面做了针对性优化——通过调整导电填料的粒径分布和分散工艺，使导电网络在拉伸流场中仍能保持连通。实测横纵向电阻差异控制在0.5个数量级以内，远优于常规导电PC的2个数量级以上差异。

DGK-POM DD3-4A（碳纳米管导电POM） ：采用碳纳米管（CNT）导电体系。CNT的逾渗阈值极低（理想分散下可低至0.05 wt%），极低的添加量即可构建导电网络，对基材流动性的影响远小于高填充炭黑。在一家自动化设备厂的POM导轨滑块应用中，切换该材料后模具温度可从55°C提升至70°C——CNT不像碳黑那样容易在高温下析出到表面，模温可以按POM最佳结晶温度来设，制品表面光亮平滑，滑块年更换率从35%降至8%。

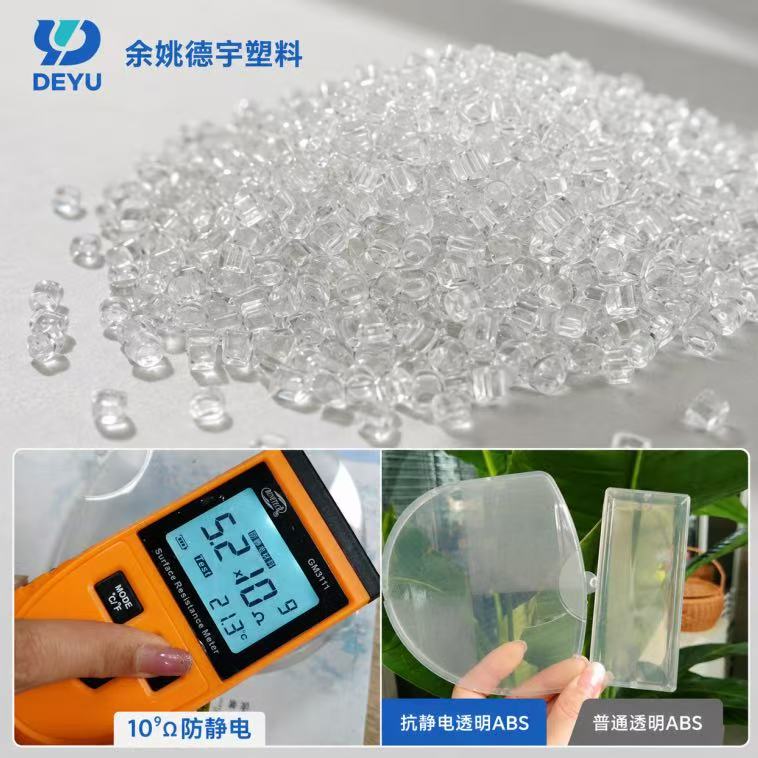

DGK-ABS KJD890TM（透明防静电ABS） ：高分子永久抗静电剂以聚合物形态与基材熔融共混，在基材内部形成均匀的亚微观导电网络，不依赖填料取向或搭接，因此不受熔接痕影响。

三、表面麻点为什么去不掉？——挤出级导电塑料的“表观质量陷阱”

在IC载带、电子托盘等挤出成型应用中，表观质量是比导电性更让人头疼的问题。

导电填料（尤其是导电炭黑）如果分散不均匀，在挤出片材表面就会形成麻点或晶点。这些缺陷的本质是填料团聚体——尺寸超出了T型模头的容忍范围，在片材表面形成微小凸起。

对于直接接触芯片和元器件的载带和托盘，这些麻点会划伤元件或吸附灰尘，直接导致报废。很多导电PC在注塑件上表现尚可，一到了挤出片材，表面就遍布麻点——挤出才是检验导电材料真实水平的试金石。

更隐蔽的问题是积碳。载带机连续运转数小时后，模头出料孔位会逐渐堆积未能完全相容的导电填料，迫使设备停机清理。这不仅影响表面质量，还大大降低生产效率。

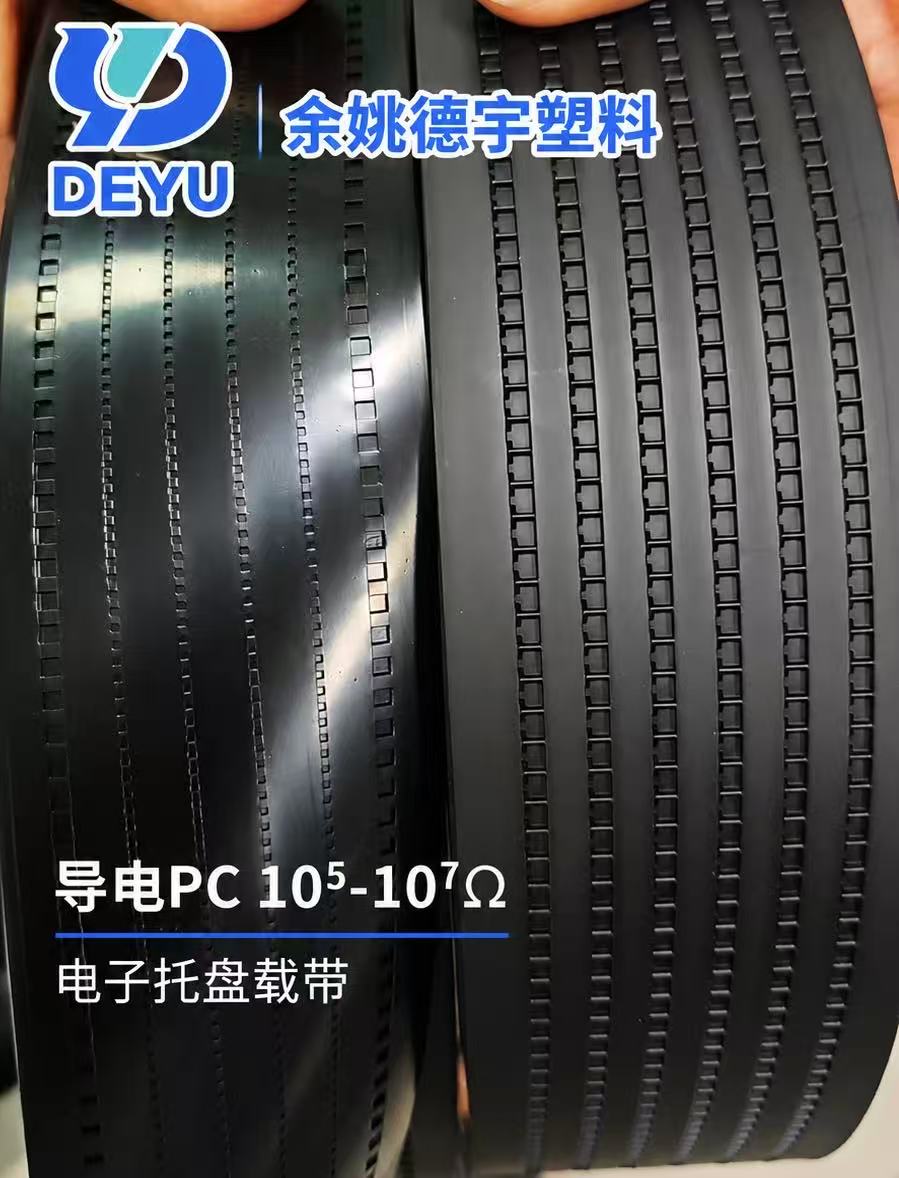

DGK-PC DD5-7JC的研发起点就是“为挤出而设计”——针对挤出过程中熔体拉伸对导电网络的破坏和表面缺陷问题，在配方层面做了针对性优化。表面电阻10⁵–10⁷Ω，表面无麻点、无晶点。同时提供哑光和光亮两个版本，哑光版尤其适用于AOI光学检测场景。

在华东某电子包装材料企业的实际应用中，客户原用某品牌导电PC材料生产IC载带片材，表面麻点率高达5-8个/m²，良率仅85%，且连续运行4-6小时后需停机清理积碳。切换至DGK-PC DD5-7JC（哑光版）后，表面麻点率降至1个/m²以下，横纵向电阻差异从近2个数量级缩至0.5个数量级以内，片材厚度公差从±0.05mm改善至±0.02mm，连续运行时间从4-6小时延长至12小时以上，载带成型良率从85%提升至96.5%。

四、怎么选？——根据你的核心痛点匹配方案

你的核心痛点推荐牌号基材关键解决逻辑

防静电用半年就失效、冬季失效更严重DGK-ABS KJD890TMABS高分子永久抗静电，不迁移、不析出、不依赖湿度

防静电要长期稳定，本色可配色DGK-PP KJD789R1PP同上，轻质、低成本、批次CV<22%

挤出片材表面有麻点、电阻横纵向不一致DGK-PC DD5-7JCPC挤出专用配方，表面无麻点，各向异性<0.5数量级

导电精密件表面不光亮、模具温度受限DGK-POM DD3-4APOMCNT导电，表面光亮，模温可提高至70°C

五、总结

防静电塑料的失效、导电塑料的不均匀、挤出表面的麻点——这三个问题看似独立，实则都指向同一个根源：导电/防静电功能相的分布是否稳定、是否均匀。

迁移型抗静电剂的问题在于“分布会消失”——抗静电剂被消耗后无法再生。导电填料的问题在于“分布会被破坏”——剪切取向、熔接痕、团聚体，都会打断导电网络的连续性。

德宇DGK系列的技术路线，本质上是在解决同一个问题：如何让导电/防静电功能相在基材中稳定、均匀地存在——高分子永久抗静电剂以聚合物形态锚固于基材中不迁移，碳纳米管以极低添加量构建均匀导电网络不过度依赖取向，挤出专用配方让导电填料在拉伸流场中仍保持连通不产生麻点。

这不是一个“材料性能”问题，而是一个“功能相稳定性和均匀性”的系统工程问题。
